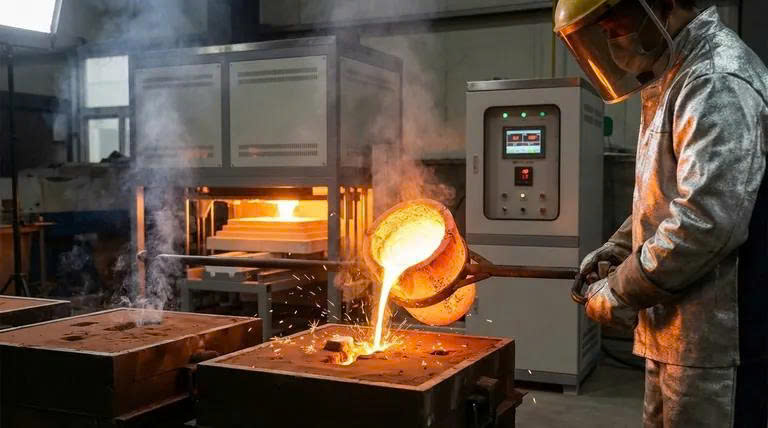

Để quá trình đúc kim loại diễn ra thành công, việc nung nóng vật liệu vượt qua điểm nóng chảy cụ thể của nó là điều bắt buộc. Quá trình này đòi hỏi một lượng "nhiệt dư" nhất định, giúp kim loại duy trì trạng thái lỏng với độ lưu động tối ưu, đảm bảo lấp đầy hoàn toàn khuôn trước khi bắt đầu đông đặc. Nhiệt độ rót chính xác không phải là một hằng số, mà là một biến số phụ thuộc chặt chẽ vào loại hợp kim, độ phức tạp của chi tiết đúc và phương pháp thực hiện.

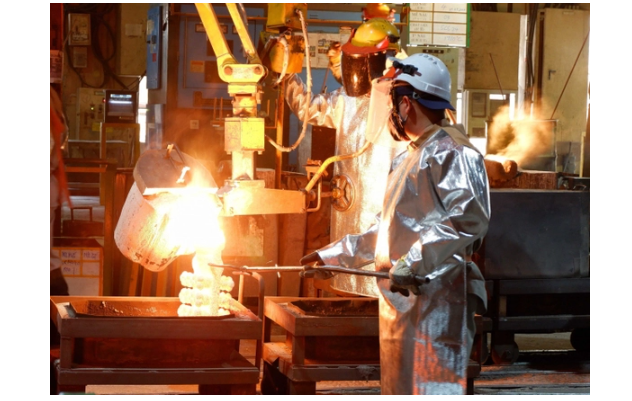

Sự khác biệt cốt lõi: Nóng chảy và Thiêu kết
Để hiểu rõ tầm quan trọng của nhiệt độ đúc, chúng ta cần phân biệt nó với các quy trình xử lý nhiệt độ cao khác:
- Đúc kim loại: Là quá trình nung nóng kim loại/hợp kim cho đến khi hóa lỏng hoàn toàn. Nhiệt độ không chỉ cần đủ để làm nóng chảy, mà còn phải tạo ra "nhiệt dư" để duy trì trạng thái lỏng trong suốt quá trình rót vào khuôn.
- Thiêu kết: Là quá trình diễn ra ở trạng thái rắn. Bột kim loại được nén và nung nóng (thường đạt khoảng 60% điểm nóng chảy) để các hạt liên kết và đặc lại thành khối rắn, tuyệt đối không chuyển sang trạng thái lỏng.

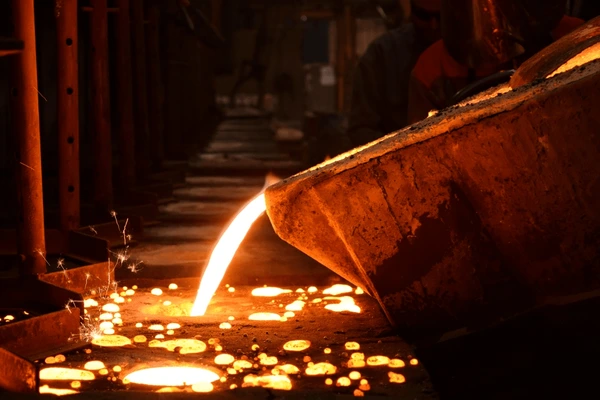

Khái niệm "Nhiệt dư" (Superheat) và Vai trò của độ lưu động
Chỉ đạt đến nhiệt độ nóng chảy là chưa đủ. Lượng nhiệt bổ sung sau ranh giới đó chính là yếu tố quyết định chất lượng thành phẩm, gọi là Nhiệt dư.
Nhiệt dư đóng vai trò như một "cửa sổ thời gian an toàn", cho phép dòng kim loại lỏng len lỏi vào mọi góc cạnh của khuôn. Nhiệt độ cao hơn đồng nghĩa với độ nhớt thấp hơn và độ chảy cao hơn. Mức nhiệt dư lý tưởng cho Nhôm thường rơi vào khoảng +100°C đến +150°C so với điểm nóng chảy, trong khi thép carbon đòi hỏi mức bù nhiệt khắt khe hơn rất nhiều do tốc độ mất nhiệt cực nhanh.
Việc tính toán nhiệt độ rót đòi hỏi sự cân nhắc trên nhiều phương diện, bao gồm Điểm nóng chảy của kim loại/hợp kim. Đây là cơ sở gốc để tính toán độ siêu nhiệt. Dưới đây là một số thông số tham khảo điển hình:
- Nhôm (A356): Nóng chảy ở ~615°C | Nhiệt độ rót: 700°C - 760°C.
- Gang xám: Nóng chảy ở ~1200°C | Nhiệt độ rót: 1370°C - 1450°C.
- Thép Carbon: Nóng chảy ở ~1480°C | Nhiệt độ rót: 1590°C - 1650°C.
Bắt bệnh khuyết tật vật đúc qua sai lệch nhiệt độ (Góc nhìn thực tiễn)
Việc chọn nhiệt độ rót là một sự đánh đổi kỹ thuật. Tại xưởng, các kỹ sư lành nghề thường nhìn vào phế phẩm để "bắt bệnh" lò nung:
- Dấu hiệu rót quá lạnh (Nhiệt dư thấp): Nếu thành phẩm xuất hiện hiện tượng chảy không đều (Misrun) làm chi tiết bị khuyết góc, hoặc xuất hiện mối hàn nguội (Cold shut) - nơi hai dòng kim loại gặp nhau nhưng tạo thành vệt nứt không dung hợp, đó là dấu hiệu kim loại đã đông đặc cục bộ trước khi lấp đầy khuôn.
- Dấu hiệu rót quá nóng (Nhiệt dư quá cao): Nếu bề mặt hoặc mặt cắt sản phẩm chi chít lỗ rỗ nhỏ, đó là hiện tượng rỗ khí (Gas porosity). Ở nhiệt độ quá cao, kim loại lỏng hòa tan nhiều khí (đặc biệt là Hydro), khi nguội đi lượng khí này thoát ra tạo thành bọt khí. Ngoài ra, rót quá nóng còn gây cháy cát (kim loại ngấm vào khuôn cát) làm bề mặt sần sùi, tốn cực nhiều công sức làm sạch.

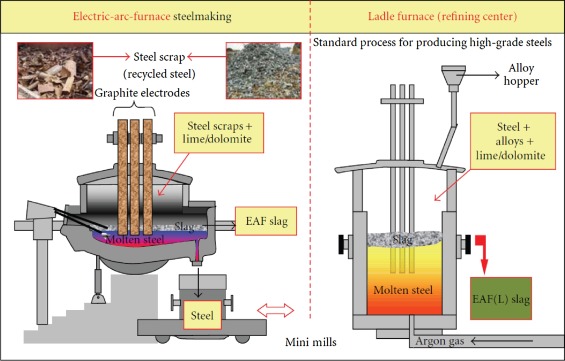

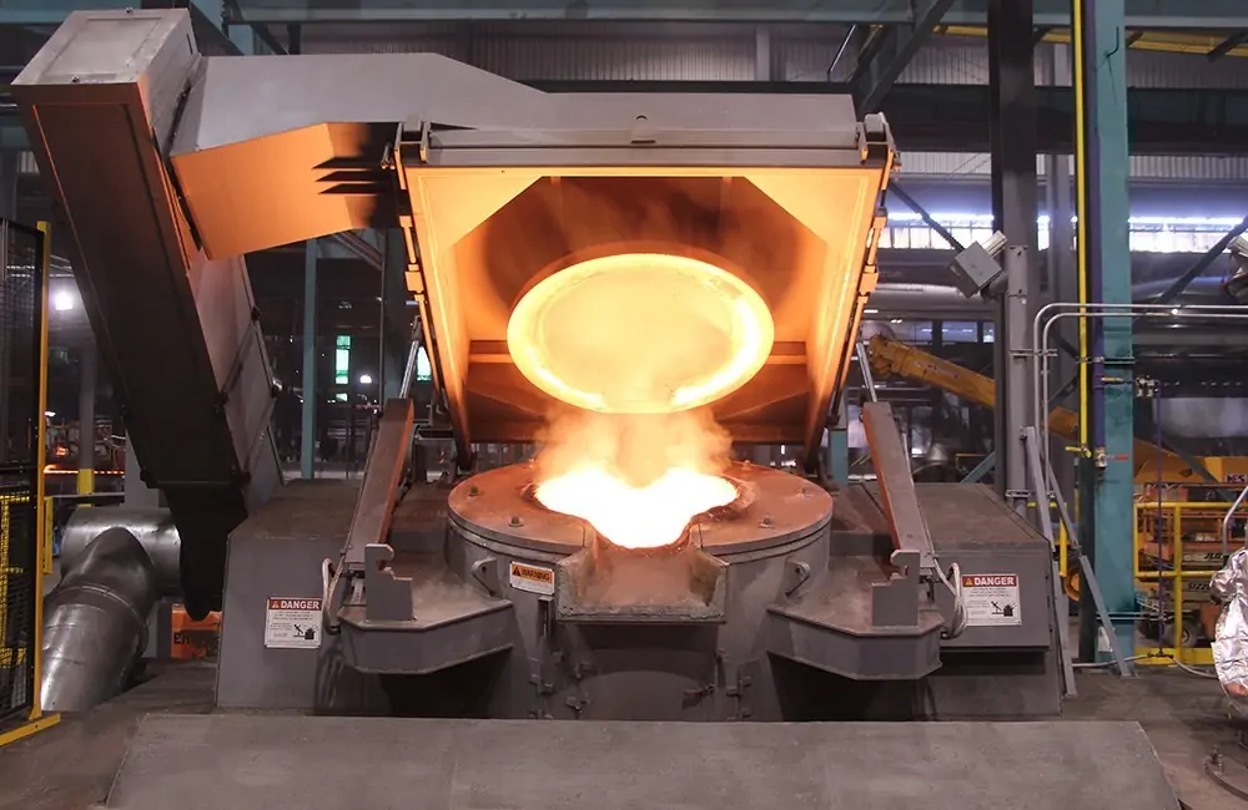

Kỹ thuật đo nhiệt độ thực tế tại lò nung (Standard Operating Procedure)
Biết được nhiệt độ lý tưởng là một chuyện, nhưng đo được chính xác nhiệt độ đó trong môi trường lò nung hàng ngàn độ C lại là một câu chuyện khác. Thao tác đo sai sẽ dẫn đến sai số hàng chục độ.
- Vượt qua lớp xỉ: Bề mặt kim loại lỏng luôn có một lớp xỉ (slag) bao phủ. Lớp xỉ này có nhiệt độ thấp hơn lớp kim loại bên dưới. Khi cắm que đo nhiệt độ, thợ đúc phải thao tác dứt khoát, cắm xuyên qua lớp xỉ và đưa đầu dò vào vùng lõi của vùng kim loại lỏng (thường sâu khoảng 10-15cm dưới bề mặt) để lấy nhiệt độ thực.

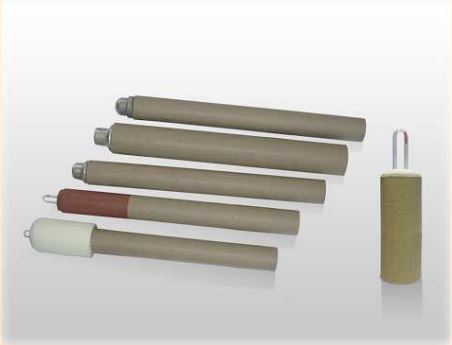

- Thời gian phản hồi: Que đo nhiệt độ (Thermocouple) chuẩn công nghiệp chỉ cần 3 đến 5 giây để báo kết quả chính xác. Nếu ngâm que quá lâu, lớp vỏ bọc giấy bảo vệ sẽ cháy rụi, làm hỏng lõi Platinum bên trong, gây lãng phí vật tư tốn kém.
Sẵn sàng tối ưu hóa quy trình đúc của bạn cùng Thiết Bị Tứ Minh?
Kiểm soát mức nhiệt dư mỏng manh là bài toán sống còn để giảm tỷ lệ phế phẩm. Chỉ một sai số nhỏ từ thiết bị đo lường cũng có thể phải trả giá bằng cả một mẻ đúc lỗi, gây lãng phí năng lượng và nguyên liệu.

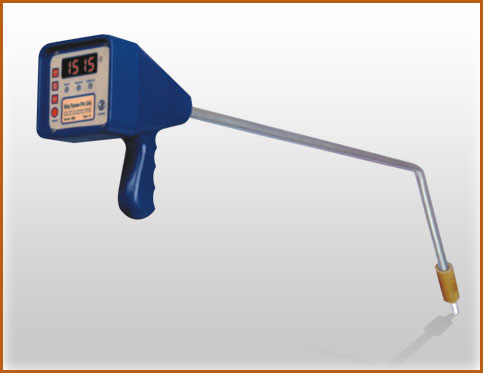

Với uy tín nhiều năm trong ngành, Thiết Bị Tứ Minh mang đến giải pháp đo lường chuyên sâu cho các xưởng đúc lớn nhỏ: Que đo nhiệt độ luyện kim (Thermocouple tips) và súng đo nhiệt độ nhập khẩu trực tiếp từ các nhà máy tại Đài Loan, Ấn Độ.
- Tốc độ đọc siêu nhanh (chỉ từ 3-5 giây), chống nhiễu sóng lò cảm ứng.
- Bền bỉ, thiết kế nhiều lớp bảo vệ chịu nhiệt độ cực đại lên tới 1700°C.
- Lợi thế đặc biệt: Nhập khẩu trực tiếp không qua trung gian, tiết kiệm từ 15% - 20% chi phí vật tư mỗi tháng.
